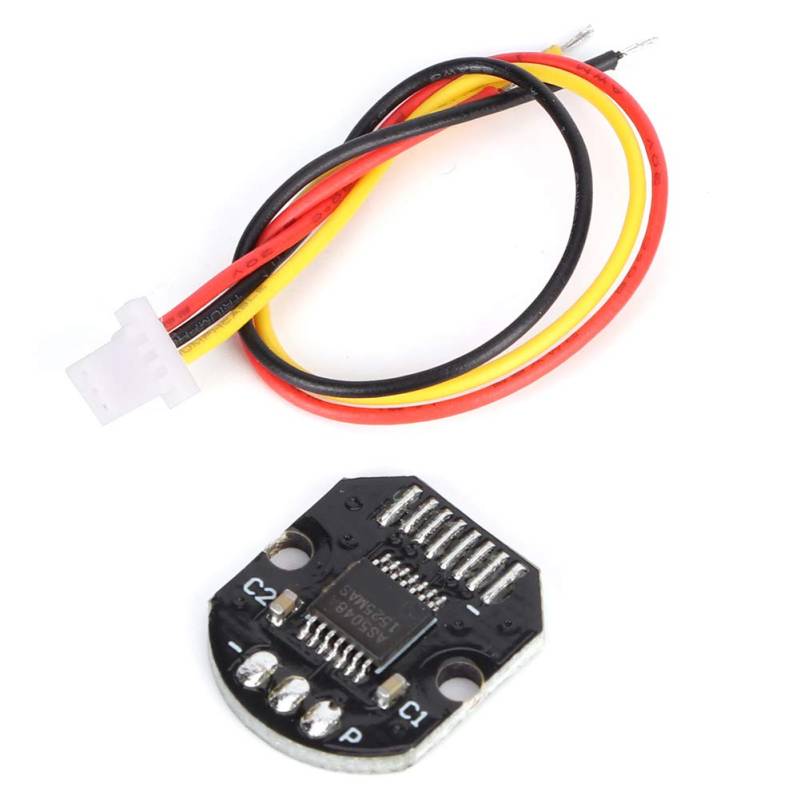

AS5048a Magnetic Encoder Magnetic PWM/Serial Peripheral Interface Port Module Stepper Encoder High Accuracy Module Elektrische Komponenten

Produktbeschreibung

WINKELGENAUIGKEIT: Motor-Encoder verfügen über einen 14-Bit-Drehpositionssensor mit digitalem Winkel (Schnittstelle) und pulsweitenmoduliertem Ausgang, wobei ein analoges 14-Bit-Mess-Frontend eine Messauflösung von bis zu 0,0219 Grad bietet. Mit Linearisierung und Mittelung durch den Mikrocontroller kann die Winkelmessung auf 0,05 Grad genau sein 14-BIT-POSITIONSSENSOR: Der AS5048A ist ein 14-Bit-Drehpositionssensor (früher bekannt als Encoder) zur absoluten Winkelmessung und PWM-Ausgabe (= Pulsweitenmodulation) bei 360 Grad basierend auf berührungsloser Magnetsensortechnologie für volle Drehung HOHE BETRIEBSTOLERANZEN: Der Motor-Encoder AS5048 hat auch sehr hohe Betriebstoleranzen, einschließlich Abweichungen in der Mittelposition zwischen Chip und gepaarten Magneten, Abweichungen im Luftspalt zwischen Chip und gepaarten Magneten und Temperaturschwankungen zwischen -40 °C und +150 PWM-AUSGANG: Der Motor-Encoder AS5048 bietet einen PWM-Ausgang und eine SPI- oder I2C-Schnittstelle zur absoluten Winkelmessung für den Mikrocontroller. Die anfängliche 0-Position des Chips und die genaue Paarung der Magnetpole müssen bei der mechanischen Konstruktion nicht berücksichtigt werden ANWENDUNGSBEREICH: Der Motor-Encoder AS5048A eignet sich für Wellenanwendungen, bei denen ein einfacher zweipoliger Magnet es dem Sensor-IC ermöglicht, sich nach oben oder unten zu drehen, und die 0-Position mit einfachen SPI-Befehlen in das Gerät programmiert werden kann. Die absolute magnetische Winkelposition hat eine Auflösung von 14 Bit
