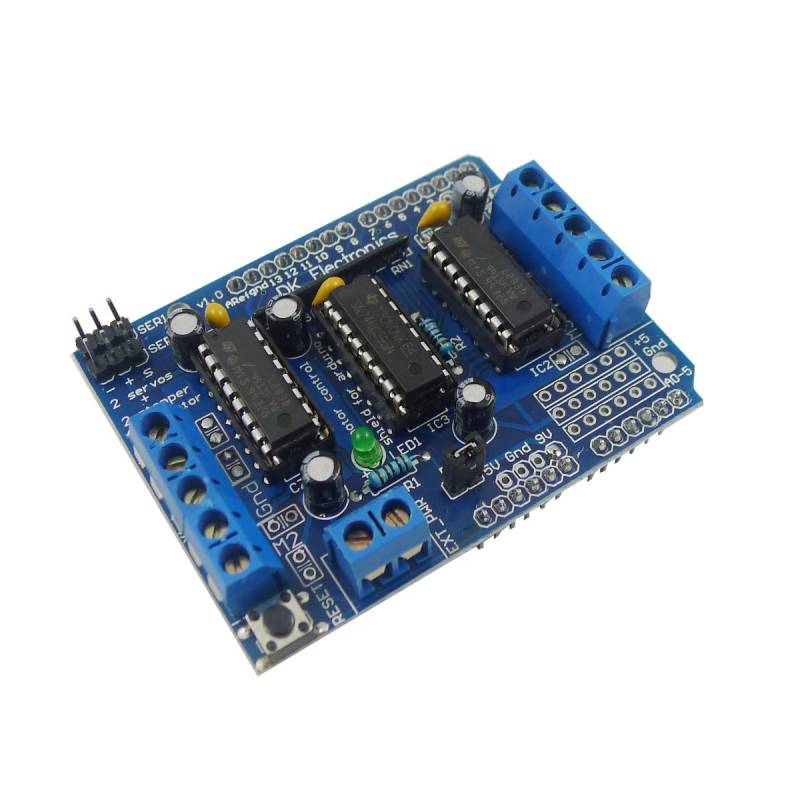

Aihasd L293D Motor Drive Shield Expansion Board für Arduino

Produktbeschreibung

Mit einem Motorschild kann es eine schöne, aufgeräumte Plattform für Robotik und Mechatronik sein. Hier ist ein Entwurf für einen Motorschutz mit vollem Funktionsumfang, der viele einfache bis mittelkomplexe Projekte mit Strom versorgen kann. 4 H-Brücken: Der L293D-Chipsatz liefert 0,6 A pro Brücke (1,2 A Spitze) mit thermischem Abschaltschutz, 4,5 V bis 12 V. Pull-Down-Widerstände halten die Motoren beim Einschalten deaktiviert. 2 Schnittstellen für 5-V-Servo angeschlossen. Für den hochauflösenden dedizierten Timer von Arduino – kein Jitter! Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Geschwindigkeitsauswahl (also ca. 0,5 % Auflösung); Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule, Interleaved oder Mikroschritt. Große Klemmenblockanschlüsse zum einfachen Anschließen von Drähten (10–22 AWG) und Strom. Mit oben angebrachter Reset-Taste. 2-poliger Klemmenblock zum Anschluss einer externen Stromversorgung für separate Logik-/Motorversorgungen.
