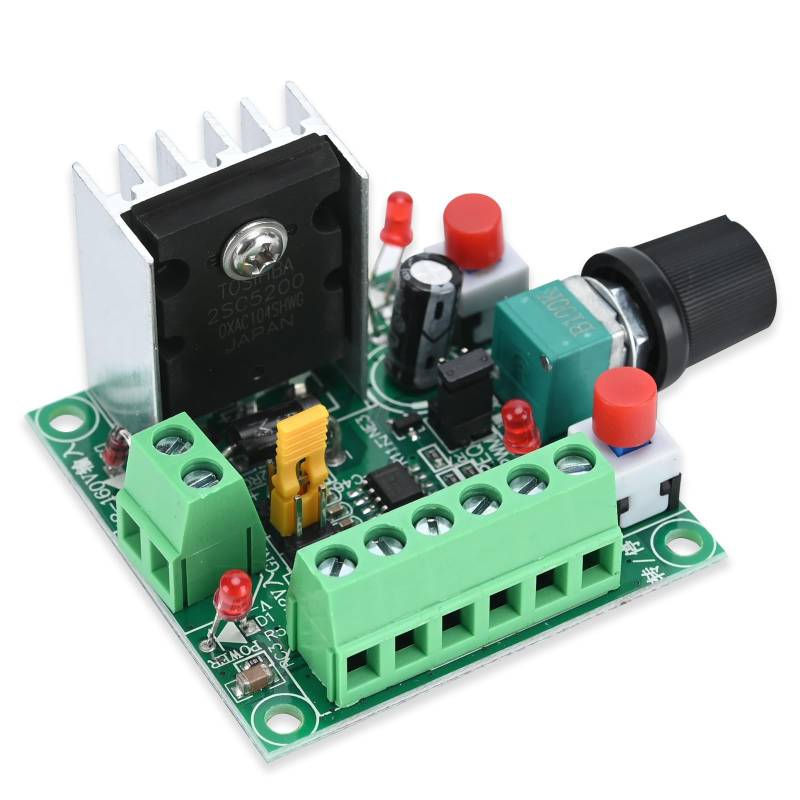

DC5-12V/15-160V Schrittmotorantrieb, Drehzahlregler Vorwärts- und Rückwärtssteuerung PWM Einstellbares Schrittmotor-Steuersignal

Produktbeschreibung

【Umfassende Stromversorgungskompatibilität】 Diese Steuereinheit arbeitet mit einer Stromversorgung im Bereich von 15–160 VDC oder im unteren Bereich von 5–12 VDC. Für den Eingang mit niedrigerer Spannung verbinden Sie den Pluspol mit dem DC-Eingang von 5–12 V und den Minuspol mit dem gemeinsamen Kathodenende. 【Abstimmbare Frequenzbänder】 Es bietet drei verschiedene Frequenzeinstellungen für verschiedene Anforderungen an die Motorsteuerung: ein Hochfrequenzband von 5,8 kHz bis 127 kHz, ein Mittelfrequenzband von 590 kHz bis 15,8 kHz und ein Niederfrequenzband von 82 kHz bis 2,3 kHz. 【Schrittmotorintegration】 Um einen Schrittmotor effektiv zu steuern, muss er an einen kompatiblen Treiber angeschlossen werden. Die Steuereinheit erleichtert dies mit spezifischen Anschlüssen für Impuls- und Richtungseingänge. 【Steuerklemmen】 Die Klemmen PUL+ und PUL- liefern Impulssignale zur Motoraktivierung, während EN+ und EN- die Aktivierungsklemmen zum Ein- und Ausschalten des Motors sind. Die Klemmen DIR+ und DIR- bestimmen die Drehrichtung des Motors. 【Frequenzmessfunktion】 Die Frequenz kann über den PUL-Anschluss und den gemeinsamen Kathodenanschluss (GND) gemessen werden und bietet einen Diagnoseanschluss zum Überprüfen der Betriebsfrequenz des Motors.
