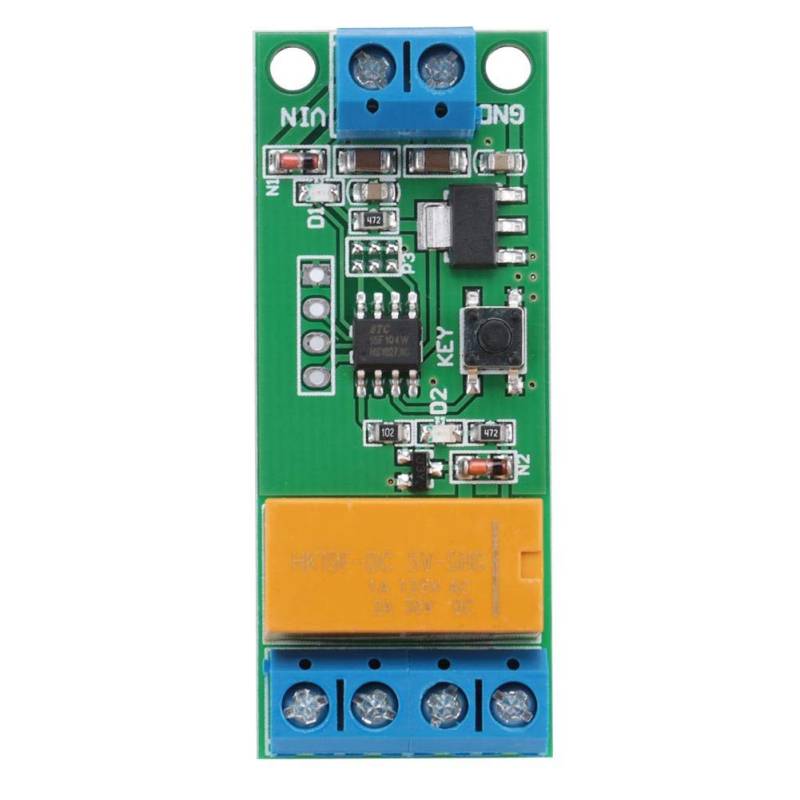

Einstellbares Zeit Verzögerungsrelais, DC 5/6/9 / 12V Verzögerung Zeitrelais für Timer Betriebsausrüstung, Maschine Wiederholt Testschaltung

Produktbeschreibung

【Betriebsspannung 】-- DC 5-12 V (5 V, 6 V, 9 V, 12 V);Betriebsstrom: 5 V, vorwärts 4 mA, rückwärts 36 mA, 12 V, vorwärts 6 mA, rückwärts 44 mA 【Lastspannung 】-- DC 1-48 V oder AC 85-265 V;Laststrom: max. 2A Maximale Vorwärtszeit: 5000 Sekunden, Schrittweite 0,1 Sekunden; Umgekehrte maximale Zeit: 5000 Sekunden, 0,1 Sekunden Schritt 【Wie Verbinden 】-- VIN mit dem Pluspol der Stromversorgung verbunden, GND mit dem Minuspol der Stromversorgung verbunden;P + an das Plus der Motorstromversorgung angeschlossen, P- an das Minus der Motorstromversorgung angeschlossen;M + & M- an beiden Enden des Motors angeschlossen. 【So stellen Sie U p】-- 1. ein Drücken Sie die Taste erneut, um die Uhr anzuhalten (beenden Sie den "Timing-Modus"). D1 Blinkzeit ist Vorlaufzeit (T1). Halten Sie die Taste 2 Sekunden lang gedrückt, und drücken Sie dann D2, um in den umgekehrten "Setup-Modus" zu gelangen. 2. Im umgekehrten "Setup-Modus" zweimal hintereinander die Taste drücken, D1 aus, in den "Standby-Timer-Modus" wechseln. Lösen Sie im "Standby-Timer-Modus" das KEY-Start-Timing aus (aktivieren Sie den "Timing-Modus"). D1 blinkt bedeutet es ist Timing ("Timing Mode"). Betätigen Sie die Taste erneut, um die Uhr anzuhalten (beenden Sie den "Timing Mode"). D1 Blinkzeit ist Umkehrzeit (T2). Bisher ist die Vorwärtszeit (T1) und die Rückwärtszeit (T2) eingestellt. Re-Power im "Arbeitsmodus"
