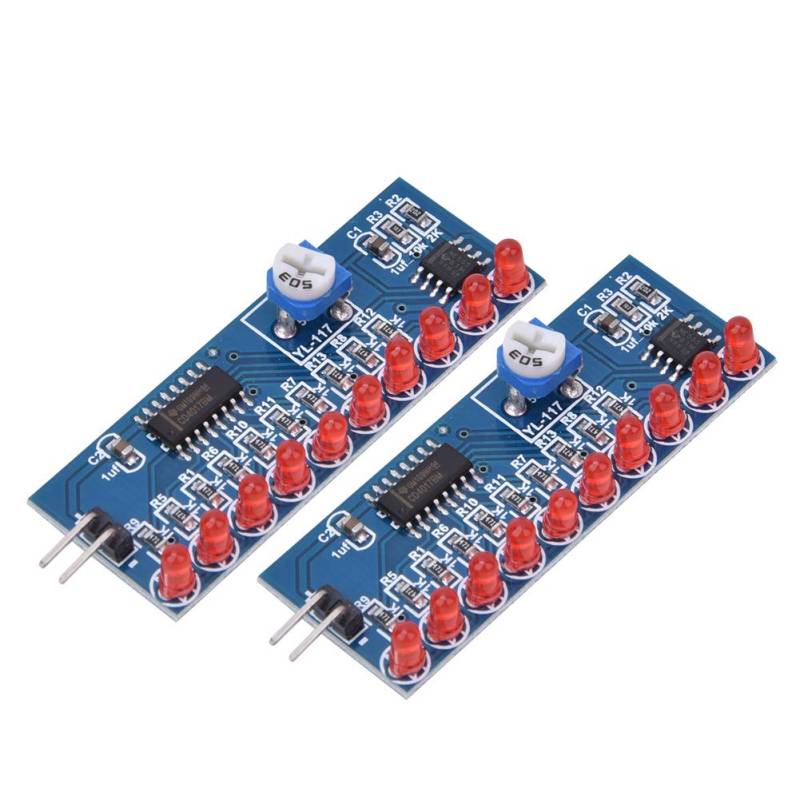

Fafeicy 2 Stück NE555 + CD4017 LED Chaser Wasserfließlichtmodul, DIY Kit Electronic Circuit, Andere Elektronische Komponenten

Produktbeschreibung

Der selbsterregte Multivibrator mit NE555 als Kern, das Netzteil lädt den Kondensator C1 bis R2, R3, R4 auf. Wenn C1 mit dem Laden beginnt, befindet sich der 2-Pin des NE555 immer noch auf einem niedrigen Pegel, sodass der Ausgangspin 3 auf einem hohen Pegel liegt. Wenn die Stromversorgung über R2, R3 und R4 auf die Versorgungsspannung 2/3 aufgeladen wird, ändert sich der Pegel des Ausgangspins 3 von hoch nach niedrig und die interne Entladungsröhre NE555 wird eingeschaltet. Der Kondensator C1 wird über den 7-Pin von R4, R3 und NE555 entladen. Bis die Spannung an C1 niedriger als 1/3 der Versorgungsspannung ist, ändert sich der Pegel des 3-Pin des NE555 von einem niedrigen Pegel auf einen hohen Pegel. C1 wird wieder aufgeladen und der Zyklus bildet eine Sc An die 10 Ausgänge des CD4017 sind zehn LEDs angeschlossen. Wenn die 10 Ausgänge des CD4017 unter Einwirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D-1 - D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen. Stellen Sie den R4 ein, um die Durchflussgeschwindigkeit des LED-Lichts anzupassen. Das LED-Follow-Light-Water-Streamer-Modul besteht hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung. Die Ladezeit beträgt: 0,695 (R2 + R3 + R4) C1, die Entladezeit beträgt: 0,695 (R4 + R3) C1, der R4 kann eingestellt werden, um die Ausgangsfrequenz des Oszillators zu steuern, und das Taktoszillationssignal von NE555 ist kontinuierlich zum 14. Pin von CD4017 hinzugefügt.
