Heevhas CD74HC4067 16-Kanal Analog Digital Multiplexer Breakout Modul MUX Breakout Board CMOS Präzisions AnalogMultiplexer Modul (3 STÜCKE)

Produktbeschreibung

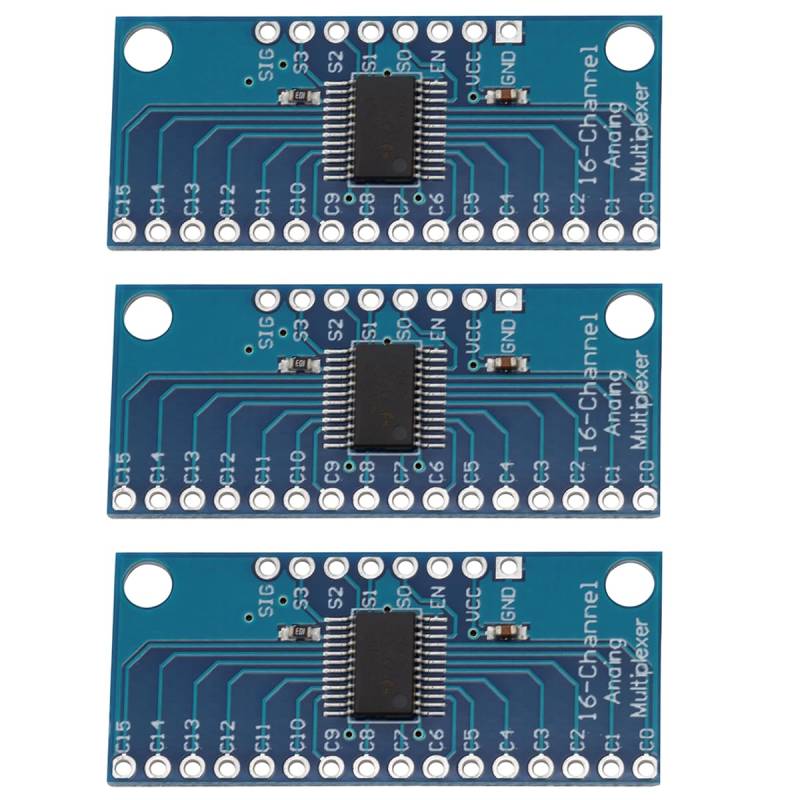

Dies ist ein Breakout-Board für den sehr praktischen 16-Kanal-Analog-/Digital-Multiplexer/Demultiplexer CD74HC4067. Dieser Chip ist wie ein Drehschalter – er leitet intern den gemeinsamen Pin (COM im Schaltplan, SIG auf der Platine) zu einem der 16 Kanalpins (CHANxx). Es funktioniert sowohl mit digitalen als auch mit analogen Signalen (die Spannung darf nicht höher als VCC sein) und die Anschlüsse funktionieren in beide Richtungen. Um ihn zu steuern, verbinden Sie 4 digitale Ausgänge mit den Adressauswahlpins (S0-S3) des Chips und senden ihm die Binäradresse des gewünschten Kanals (Einzelheiten finden Sie im Datenblatt). Dadurch können Sie bis zu 16 Sensoren mit nur 5 Pins an Ihr System anschließen. Da der Mux/Demux auch mit digitalen Signalen funktioniert, können Sie damit serielle Daten auf TTL-Ebene an oder von mehreren Geräten weiterleiten. Die internen Schalter sind bidirektional, unterstützen Spannungen zwischen Masse und VCC, haben einen niedrigen "Ein" -Widerstand und einen geringen "Aus" -Leckstrom. Um Übersprechen zu verhindern, führen sie eine "Break-before-make" -Schaltung durch. Die Platine unterbricht auch den "Enable" -Pin des Chips, der bei High-Pegel den gemeinsamen Pin vollständig trennt (alle Schalter "ausv”).
