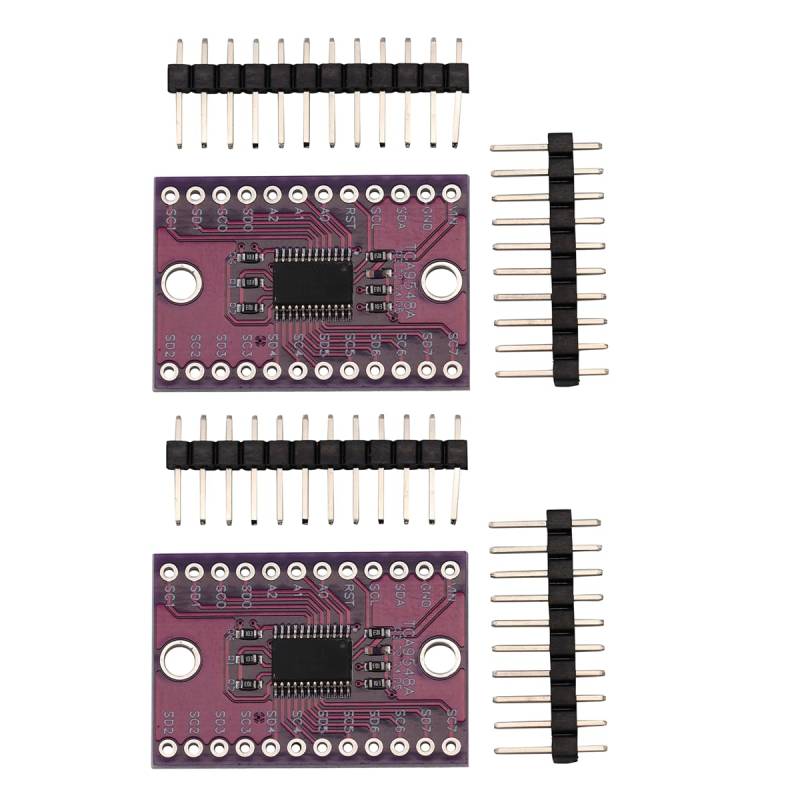

Heevhas TCA9548A I2C IIC Multiplexer Breakout Board-Modul 8-Kanal-Erweiterungs-Entwicklungsboard Erweiterungskarte für Arduino (2 Stück)

Produktbeschreibung

Betriebsspannung: 1,8V - 5V. Taktfrequenz: 0 - 400 kHz.Schalter hat ein Einschalt-Gate, VCC-Pin verwendet werden kann, um die maximale Hochspannung durch den TCA9548A zu begrenzen. Der TCA9548A-Adapter wird für die normale Kommunikation und Verwendung an ein I2C-Gerät mit mehreren identischen Adressen auf demselben I2C-Port auf der Hauptsteuerplatine angeschlossen I2C-Bus. Dies bedeutet, dass nach der Übertragung von 1 Expander 8 identische Adressen an denselben I2C-Port angeschlossen werden können. Wenn das 8-Kanal-Erweiterungskartengerät auch normal verwendet wird, ist die Standardadresse dieses Expanders 0x70, die Adresse kann geändert werden und kann je nach Bedarf auf 0x70~0x77 eingestellt werden. Theoretisch können 8 Expander in der Adresse 0x70~0x77 kaskadiert werden, und jeder Expander kann 8 Geräte mit derselben Adresse verbinden. Dieser realisiert denselben I2C-Port und verbindet 64 Geräte mit derselben Adresse und verwendet diese normal. Erweiterungsplatine TCA9548A, kompatibel mit IIC-Bus und System Management Bus (SMBus), aktiver Low-Reset-Eingang, Unterstützung für Hot-Insertion, niedriger Standby-Strom, keine Störungen beim Einschalten, Unterstützung für Spannungen zwischen 1,8 V, 2,5 V, 3,3 V und 5 V Busse Pegelverschiebung, TCA9548A I2C IIC-Multiplexer-Breakout-Platine Je nach Inhalt der programmierbaren Steuerregister kann jeder einzelne SCn/SDn-Kanal oder eine Kombination von Kanälen ausgewählt werden. Wenn eine Zeitüberschreitung oder eine andere unsachgemäße Operation auftritt, kann der Systemmaster den TCA9548A zurücksetzen, indem er den /RESET-Eingang auf niedrig setzt. Ebenso deaktiviert ein Power-On-Reset alle Kanäle und initialisiert die I2C/SMBus-Zustandsmaschine. Reset und Initialisierung können auch durch das Aktivieren von /RESET erreicht werden, und es besteht keine Notwendigkeit, das Teil herunterzufahren.
