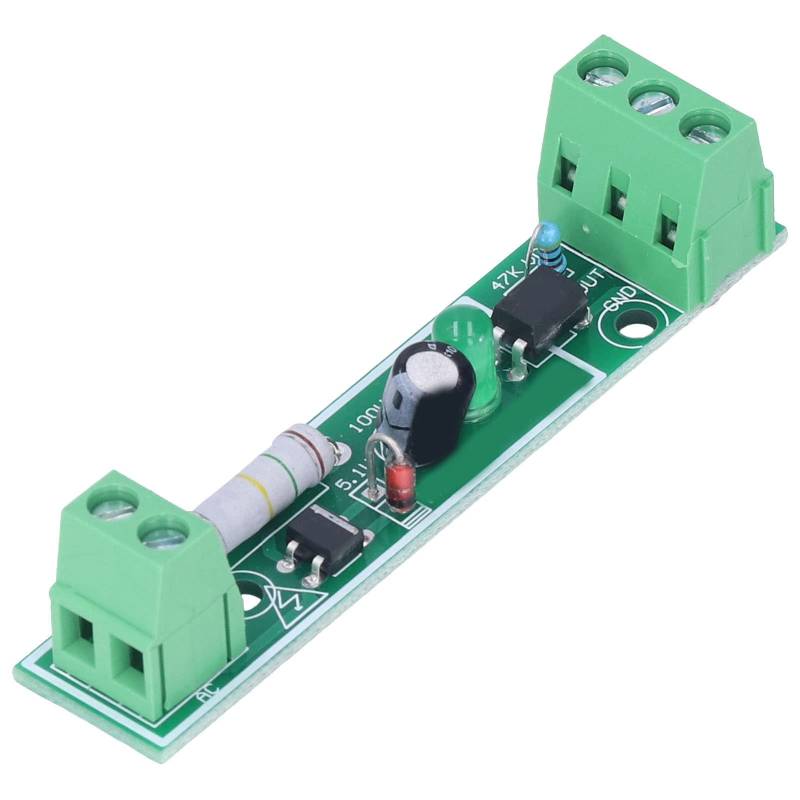

Opto Isolator Energieeffizientes Modul 1 Kanal Optokoppler Isolationsplatte AC 220V

Produktbeschreibung

[DETTECT OUTPUT TTL-PEGEL]: Der Ausgangs-TTL-Pegel kann von einem Mikrocontroller erkannt werden, die Stromversorgung kann 3-5V betragen und kann auch an PLC 24V Niveau angeschlossen werden. [PLC-TERMINAL]: Bei Anschluss an den Eingangsterminal des PLC wird der COM-Terminal des PLC mit dem 24V-Eingangsterminal der Stromversorgung verbunden, verbinden Sie den Signalausgang OUT der Platine, und der GND an der Optokoppler-Platine wird mit dem negativen Pol der Stromversorgung verbunden. [MIT 2P UND 3P TERMINAL]: Der grüne 2P 5,0-Terminal ist mit 220V Spannung verbunden und der 3P-Terminal ist mit dem Eingang des Mikrocontrollers verbunden. [STABILE HOCH NIEDRIG PEGEL AUSGABE]: Kann verwendet werden, um das Vorhandensein von 220V AC-Strom zu erkennen und stabil hohe und niedrige Pegel (NPN-Ausgang) auszugeben. [LED-LICHTINDIKATOR]: Wenn eine 220V-Eingabe vorhanden ist, leuchtet die LED, der Optokoppler ist eingeschaltet und die Ausgabe ist niedrig. Wenn keine 220V-Eingabe vorliegt, erlischt die LED, der Optokoppler ist nicht verbunden. Die Ausgabe wird durch den Widerstand hochgezogen.
