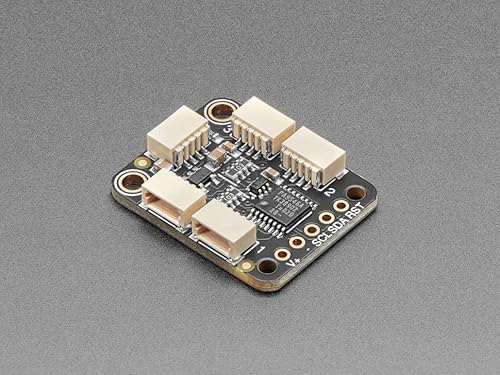

PCA9546 4-Kanal Stemma QT/Qwiic I2C Multiplexer - TCA9546A kompatibel Ada 5664

Produktbeschreibung

Sie haben gerade den perfekten I2C-Sensor gefunden, der in einem handlichen Qwiic- oder STEMMA QT-Paket erhältlich ist, und Sie möchten zwei oder drei oder vier von ihnen an Ihren Mikrocontroller anschließen, wenn Sie merken: "Uh oh, dieser Chip hat eine feste I2C-Adresse, und von dem, was ich über I2C weiß, können Sie nicht zwei Geräte mit derselben Adresse auf den gleichen SDA/SCL-Pins haben!" Sind Sie ohne Glück? Sie würden sein, wenn Sie diesen ultra-coolen Adafruit PCA9546 4-Kanal STEMMA QT / Qwiic I2C Multiplexer nicht hätten Schließlich ist eine Möglichkeit, bis zu 4 I2C-Geräte mit gleicher Adresse zu erhalten, die an einen Mikrocontroller angeschlossen sind – dieser Multiplexer fungiert als Gatekeeper, der die Befehle mit Ihrem Befehl an den ausgewählten I2C-Anschluss leitet. Wenn Sie bis zu 8 Multiplexgeräte haben müssen, schauen Sie sich die 8-Kanal PCA9548 Version dieses Boards an. Wenn Sie sich fragen, warum dies die PCA9546 und nicht die TCA9546A verwendet, ist die PCA9546 die "Braternale Zwillingsschwester" der TCA9546, aber ist leichter zu bekommen während der großen Chipmangel von 2022. Es funktioniert genau gleich, kann nur nicht auf 1,8 V Leistung sinken, was in Ordnung ist, weil QT-Boards sowieso nur 3 V oder 5 V sind. Sie können weiterhin jeden Beispielcode oder jede Bibliothek für die TCA9546 oder TCA9548 verwenden Die Verwendung ist ziemlich unkompliziert: Der Multiplexer selbst befindet sich auf der I2C-Adresse 0x70 (kann aber mit Jumpern auf der Rückseite von 0x70 bis 0x77 eingestellt werden) und Sie schreiben einfach ein Einzel-Byte mit der gewünschten Multiplexed-Ausgangsnummer an diesen Port und bam - alle zukünftigen I2C-Pakete werden an diesen Port gesendet. Theoretisch könnten Sie 8 dieser Multiplexer auf jeder der 0x70-0x77-Adressen haben, um 4x8 = 32 des gleichen I2C-adressierten Teils zu kontrollieren. Der Adafruit STEMMA QT / Qwiic PCA9546 Breakout - 4 Kanäle hat fünf JST SH 1 mm Anschlüsse: 1 Eingang und 4 Ausgänge. Es gibt einen Anschluss am Ende, der mit Ihrem I2C-Controller verbunden wird (es gibt auch Breadboard-Breakout-Pins, wenn Sie sie brauchen). Verwenden Sie diesen Breakout, um so viele I2C-Geräte zum Bus hinzuzufügen, wie Sie benötigen. Komplett mit Befestigungslöchern, damit das Board an jedes System angepasst werden kann. Eine kleine Power-LED lässt Sie wissen, dass das Hub Board Konnektivität hat. Es gibt sogar einen integrierten 3,3 V 500 mA Regler. Wenn Sie diesen also mit einem 5 V Mikrocontroller wie einem Arduino 328 verwenden, können Sie alle QT-Ports auf 3 V Leistung und Logikpegel verschieben. Einfach den Jumper auf der Unterseite der Leiterplatte zuschneiden/löten, um die Leistung und den Logikpegel zu ändern, um 3 V zu erzwingen.
