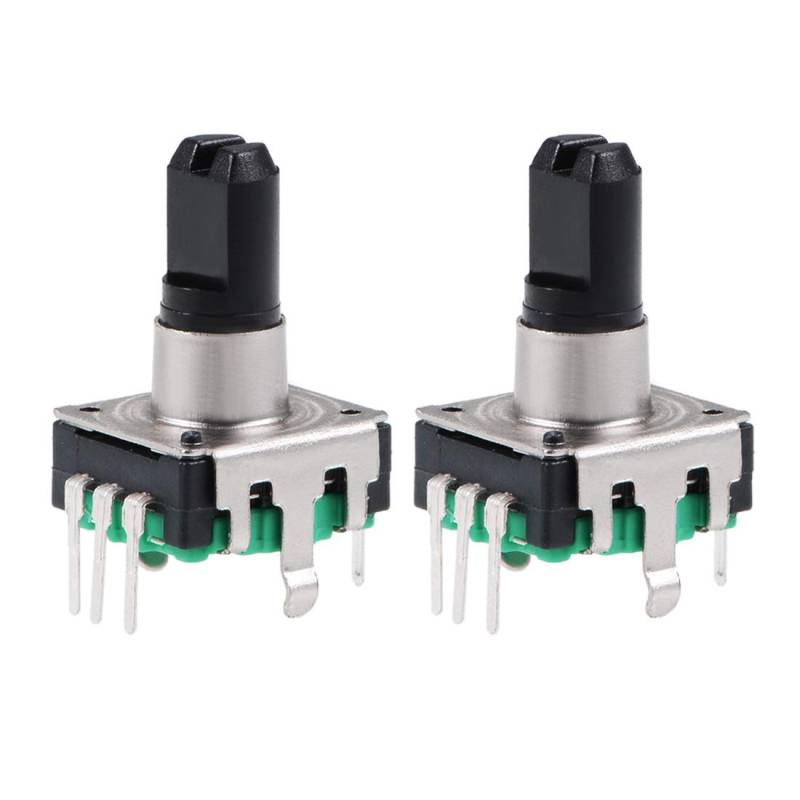

sourcing map 2 Stück 360 Grad Drehender Codierschalter EC12 7 Leiste 14,3mm D-Welle Grün

Produktbeschreibung

Typ: Encodercode mit Schalter; Anpassungsmethode: 360 Grad; Anzahl der Ziffern: 24 Ziffern; Leistennummern: 7; Nennspannung: 5 Volt; Schafttyp: D Typ. Wellendurchmesser: 6 mm / 0,24 "; Schafthöhe: 14,3 mm / 0,56"; Gesamtabmessung: 15 mm x 13 mm x 24 mm / 0,59 "x 0,51" x 0,94 "(L * B * H). In der Vorwärtsdrehung führt die A-Leitungsphase die B-Leitungsphase; im umgekehrten Fall führt die B-Leitungsphase die A-Leitungsphase. Die Phasenbeziehung und die Anzahl der Drehungen von AB können unter Verwendung einer einfachen digitalen Logikschaltung (Exklusiv OR-Gatter und D-Flipflop) identifiziert werden. Durch Drehen des Drehgebers kann während der Drehung der Ausgangsimpulsfrequenz in positiver Richtung und in umgekehrter Richtung gezählt werden, im Gegensatz zur Drehpotentiometerzählung sind diese Drehzahlen nicht begrenzt. Mit den Tasten des Drehgebers kann in den Ausgangszustand zurückgesetzt werden, der ab 0 zu zählen beginnt. Anwendungen: Industrielle Steuerungen, Robotik, fotografische Objektive, Computer Eingabegeräte wie optomechanische Mäuse und Trackballs, Rheometer mit kontrollierter Belastung.
