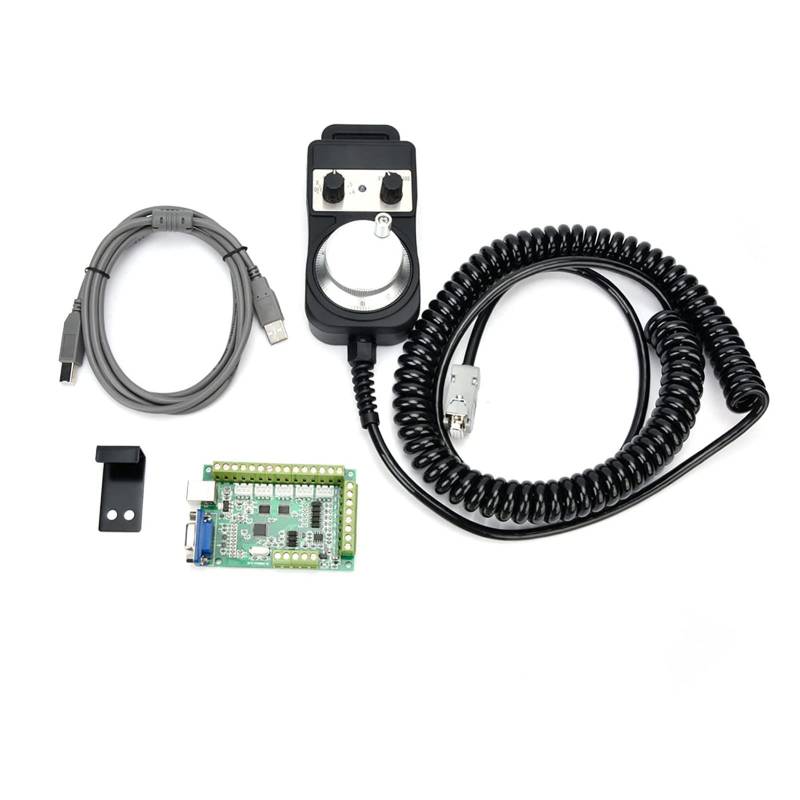

5-Achsen-USB-Schnittstellenkarte Elektronisches Handrad CNC-Bewegungssteuerung Handpulsgenerator ohne Not-Aus

Produktbeschreibung

Alle Eingangssignale sind durch Optokoppler-Isolation isoliert, die zur Gewährleistung der Computersicherheit mit Not-Aus, Werkzeugeinstellung, Endlage, 0-Rückstellung usw. verbunden werden kann.Der Eingang kann mit einem mechanischen Schalter oder einem Näherungsschalter (normalerweise mit NPN zu öffnen) verbunden werden.Einweg-Optokoppler-isolierter 0-10V-Analogspannungsausgang kann den Wechselrichtereingang von 0-10V-Analogspannung steuern, um die Spindeldrehzahl zu steuern. 5-Achs-Schnittstellenkabelbuchse (XH2.54) zum einfachen Anschließen. Die Karte verfügt über eine elektronische Handradschnittstelle und druckt alle Anschlussnamen auf einen Blick. Unterstützt verschiedene Versionen der -Software und die neueste Version.Breiter externer Spannungseingang, 12-24 V und Anti-Reverse-Funktion.Maximal 100 kHz Leistung pro Achse, kann an eine gemeinsame Anode oder Kathode angeschlossen werden, Eingangspegel beträgt 5 V, Schrittmotor mit Optokopplereingang oder Servomotor-Treiber (Impuls + Richtung). Es steht ein PWM-Ausgang (5 V-Pegel) zur Verfügung, der an den von PWM gesteuerten Spindelregler angeschlossen werden kann.Stellen Sie 4 Ausgangsanschlüsse (5 V Pegel) zur Verfügung, die mit einem Fotokoppler-Relaismodul verbunden werden können, um die Wasserkühlung, das Sprühen usw. zu steuern. Handrad-Ausgangsmodus: Open Collector, Spannungsausgang, Komplementärausgang, Long Line Drive.Handradanwendungen: CNC-Werkzeugmaschinen, Druckmaschinen und andere 0 Korrektur- und Signalsegmentierungen.
