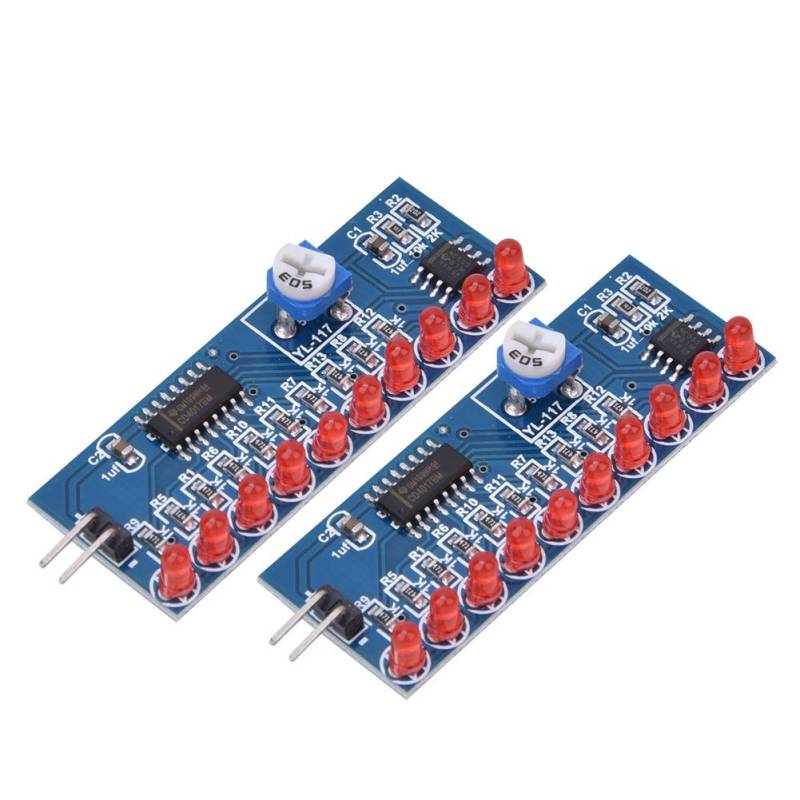

2 Stück NE555 + CD4017 LED Chaser Wasserfließlichtmodul DIY Kit Elektronische Schaltung, bestehend aus Taktgenerierungsschaltung und Dezimalzählerschaltung

Produktbeschreibung

Besteht hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung. Der selbsterregte Multivibrator mit NE555 als Kern, das Netzteil lädt den Kondensator C1 bis R2, R3, R4 auf. Wenn C1 mit dem Laden beginnt, befindet sich der 2-Pin des NE555 immer noch auf einem niedrigen Pegel, sodass der Ausgangspin 3 auf einem hohen Pegel liegt. Wenn das Netzteil aufgeladen wird Die Ladezeit beträgt: 0,695 (R2 + R3 + R4) C1, die Entladezeit beträgt: 0,695 (R4 + R3) C1, der R4 kann eingestellt werden, um die Ausgangsfrequenz des Oszillators zu steuern, und das Taktoszillationssignal von NE555 ist kontinuierlich zum 14. Pin von CD4017 hinzugefügt. An die 10 Ausgänge des CD4017 sind zehn LEDs angeschlossen. Wenn die 10 Ausgänge des CD4017 unter Einwirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, werden D1 - D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen. Stellen Sie den R4 ein, um die Durchflussgeschwindigkeit des LED-Lichts anzupassen.
