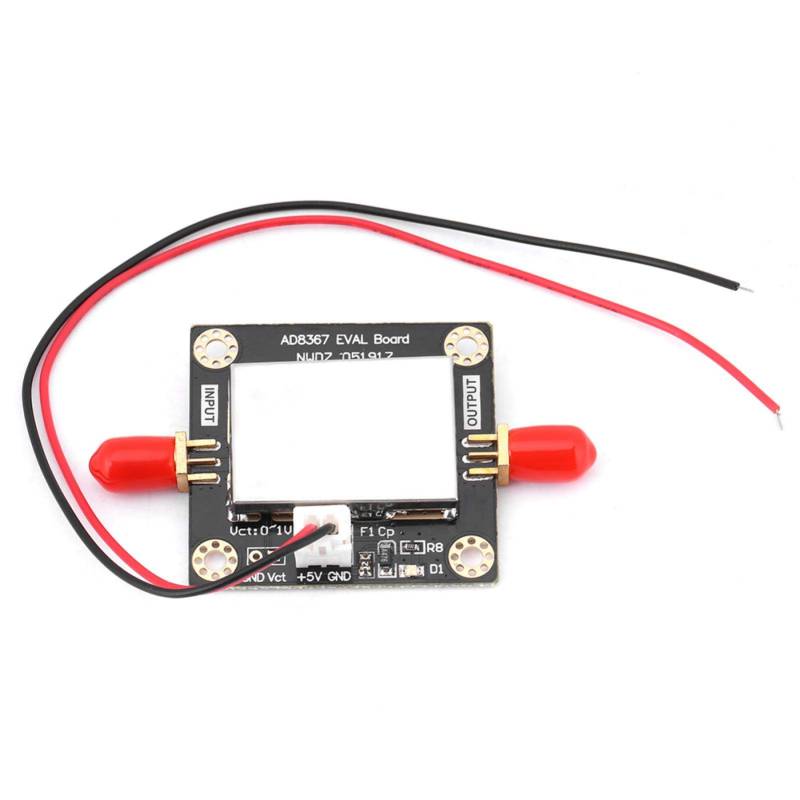

BWLZSP AD8367-Modul, 500M 45DB VGA + AGC-Modul mit hoher Linearität und geringer Verzerrung und geringer Verzerrung VGA + AGC AD8367-Modul, HF-Breitbandsignalverstärker

Produktbeschreibung

Der Chip verfügt über einen hochleistungsfähigen 45DB-Verstärkungsverstärker mit Variablen, der lineare Verstärkung steuert und von einer beliebigen Niederfrequenz auf 500 MHz arbeitet. AD8367-Modul Single-End-Eingang, Single-End-Ausgang. Die Eingangsimpedanz beträgt 200 Ω, die Ausgangsimpedanz beträgt 50 Ω. Die 3DB-Bandbreite beträgt 500 MHz. Wenn der Eingang Nullspiegel ist, ist der Ausgangspegel die Hälfte der Stromversorgungsspannung, einstellbar. Steuerungs-Funktionsauswahl und Ausschalten der Steuerung erhalten. In--Chip-integrierter quadratischer Wurzeldetektor können Sie Single-Chip-AGC-Anwendungen implementieren. DB lineare Steuerungseigenschaften. Die Betriebsfrequenz kann über eine externe Kapazität auf jede niedrige Frequenz ausgedehnt werden. Single 5V-Stromversorgung, Strom 30 mA. Der Standardwert ist der AGC-Modus. Wenn Sie in den VGA-Modus wechseln möchten, müssen Sie nur den SW1-Jumper invertieren, um die Steuerung von 0,05 bis 0,95 V hinzuzufügen. Die Modul-Standardeingabe- und -ausgangsimpedanz beträgt 50R und kann nach Bedarf geändert werden. Wenn Sie eine höhere Ausgangsspannung erhalten, können Sie den Partialdruck ändern.
