HIGHSIDER CAN-BUS Widerstand CBW1

Die Umrüstung auf LED-Blinker kann auch bei Motorrädern mit CAN-BUS-Systemen zu unliebsamen Überraschungen führen. Die Blinkfrequenz stimmt nicht, es kommt zu Fehlermeldungen auf dem Cockpit-Display. Das liegt wahrscheinlich an den Blinkern, die das Bordstromnetz nicht genügend belasten. In so einem Fall drängelt sich nahezu die Verwendung des Highsider CAN-BUS Widerstands *CBW1* auf. Der hat sogar Dip-Schalter mit denen 7 verschiedene Widerstandswerte eingestellt werden können. Der Widerstand *CBW1* stellt die notwendige, elektrische Last für ihr Fahrzeug her. Diese Last führt bei korrekter Einstellung der Dip Schalter dazu, dass es beim Anschluss von LED-Zubehörblinkern zu keiner Fehlermeldung im Cockpit mehr kommt. Bei einem Ausfall der neuen Blinker an Ihrem Fahrzeug, durch einen elektronischen Defekt beispielsweise, wird sofort eine Fehlermeldung im Cockpit angezeigt. Zwei Kanäle mit je einem Verbraucher können an dem CAN-BUS-Widerstand belegt werden, zum Beispiel Blinker hinten links und Blinker hinten rechts. Einstellbare Widerstandswerte: 150 Ohm 170 Ohm 240 Ohm 300 Ohm 400 Ohm 600 Ohm 1200 Ohm Maße: Höhe = 11 mm Breite = 31 mm (ohne Laschen) Breite = 46 mm (mit Laschen) Länge = 40 mm Kabellänge = 200 mm mit Pins Anschlüsse: Gelb = Eingang Kanal 1 (+) Orange = Ausgang Kanal 1 (+) Blau = Eingang Kanal 2 (+) Rot = Ausgang Kanal 2 (+) Grau = Eingang Masse (-) Schwarz = Ausgang Masse (-) Lieferumfang: 1 Stück

Highsider CAN-BUS Widerstand CBW1 einstellbar für Blinker/Rücklicht Universeller einstellbarer Widerstand passend regelbar um bei fast allen Modellen die korrekte Funktion inklusive Cockpitmeldung bei LED-Blinkern oder dem Rücklicht zu erreichen. Details: passt auch für die meisten Fahrzeuge die über ein CAN-BUS System verfügen es können bis zu 2 Kanäle bedient werden, wie zum Beispiel Blinker hinten links und Blinker hinten rechts oder Brems- und Rücklicht über die Dip-Schalter lässt sich der Widerstand fast immer so einstellen, dass die Funktion der Blinker in der richtigen Frequenz sicher gestellt ist bei korrekter Einstellung der Dip Schalter kommt es auch zu keiner Fehlermeldung im Cockpit außerdem ist dann eine Ausfallsicherheit gegeben - bei einem Ausfall der Zubehörblinker durch einen elektronischen Defekt wird, wie im Originalen, sofort eine Fehlermeldung im Cockpit angezeigt kann auch bei Fahrzeugen mit original LED Blinkern genutzt werden, wenn diese eine weiter abweichende Wattzahl haben folgende Widerstandswerte können eingestellt werden: 150 Ohm, 170 Ohm, 240 Ohm, 300 Ohm, 400 Ohm, 600 Ohm, 1200 Ohm in der Bedienungsanleitung ist der Anschluss genau erklärt Maße (ca.): Länge x Breite ohne/mit Laschen x Höhe: 40 x 31/46 x 11 mm Kabellänge: 20 cm Anschlüsse: Rundsteckhülsen 3,5 mm Gewicht: 36 g Kabelbelegung: Gelb = Eingang Kanal 1 (+) Orange = Ausgang Kanal 1 (+) Blau = Eingang Kanal 2 (+) Rot = Ausgang Kanal 2 (+) Grau = Eingang Masse (-) Schwarz = Ausgang Masse (-) Preis pro Stück

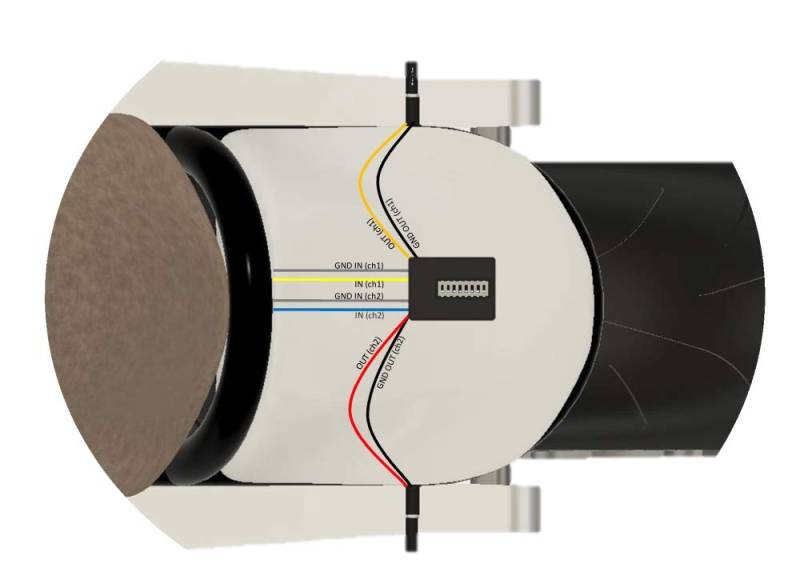

HIGHSIDER CAN-BUS Widerstand CBW1 mit DIP-Schalter. Der neu entwickelte HIGHSIDER CAN-BUS Widerstand CBW1 passt für die meisten Fahrzeuge, die über ein CAN-BUS System verfügen. Der Widerstand CBW1 stellt eine benötigte elektrische Last für ihr Fahrzeug zur Verfügung, die bei korrekter Einstellung der Dip Schalter dazu führt, dass es bei Zubehörblinkern zu keiner Fehlermeldung im Cockpit führt. Außerdem ist eine Ausfallsicherheit gegeben. Das heißt: Bei einem Ausfall der Zubehörblinker durch einen elektronischen Defekt wird sofort eine Fehlermeldung im Cockpit angezeigt. Eigenschaften Folgende Widerstandswerte können eingestellt werden: 150 Ohm 170 Ohm 200 Ohm 240 Ohm 300 Ohm 400 Ohm 600 Ohm 1200 Ohm Abmessungen Höhe = 11 mm Breite = 31 mm (ohne Laschen) Breite = 46 mm (mit Laschen) Länge = 40 mm Kabellänge = 200 mm mit Pins Anschlüsse Gelb = Eingang Kanal 1 (+) Orange = Ausgang Kanal 1 (+) Blau = Eingang Kanal 2 (+) Rot = Ausgang Kanal 2 (+) Grau = Eingang Masse (-) Schwarz = Ausgang Masse (-) Lieferumfang 1 Stück CAN-BUS Widerstand CBW1 207-033 Hinweise Es können bis zu 2 Kanäle bedient werden, wie zum Beispiel Blinker hinten links und Blinker hinten rechts Sollten 2 Paar Blinker(VL,VR,HL,HR)ausgetauscht werden, werden 2 x CBW1 benötigt Welche Voraussetzungen müssen für die Verwendung des CBW1 an dem Fahrzeug vorhanden sein: Entweder: LED-Blinker wurden im Originalzustand am Fahrzeug verbaut Oder: Das Fahrzeug verfügt über ein CAN-BUS System Ist keine der Voraussetzungen erfüllt, kann die CBW1 somit nicht verbaut werden (!), dann werden folgende Widerstände für das Fahrzeug empfohlen: Für Blinker mit 21 Watt 6,8 Ohm Artikelnummer 207-025 oder 10 Ohm Artikelnummer 207-028 Für Blinker mit 10 Watt 27 Ohm Artikelnummer 207-020
