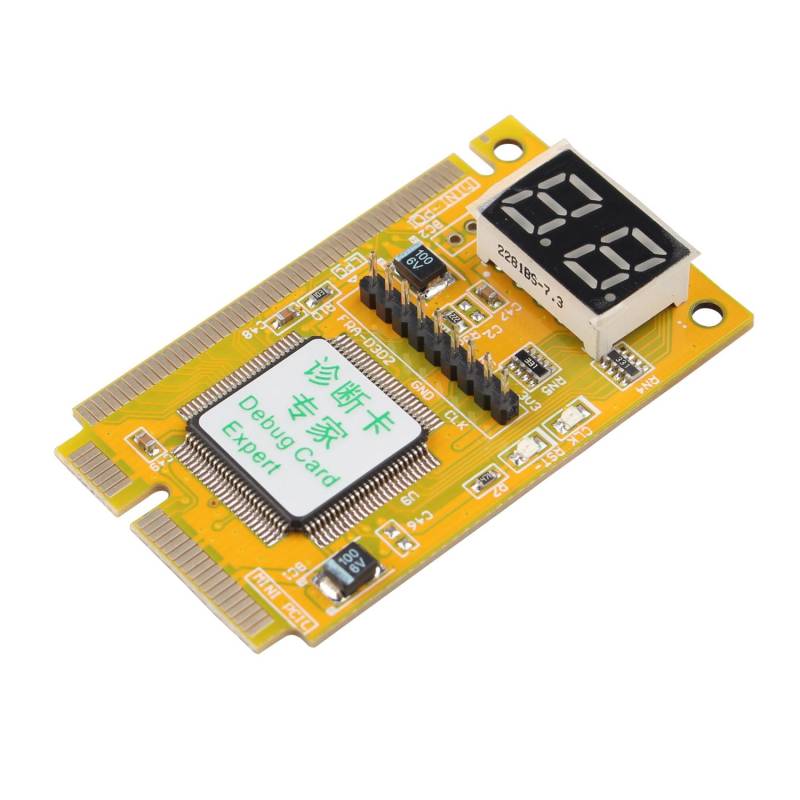

Futheda Mini Pci/Pci-E Karte Lpc Pc Laptop Analysator Tester Modul Diagnose Post Test Card Board Kompatibel mit Notebook Laptop Asus TCL

Produktbeschreibung

Die Notebook-Diagnosekarte unterstützt die Mini-PCI-, Mini-PCI-E- und LPC-Busschnittstelle. Die Notebook-Diagnosekarte II fügt eine Codeüberprüfungsfunktion hinzu, die auf der Notebook-Diagnosekarte der Generation I basiert. Auf diese Weise kann der Benutzer den Codedatensatz der Diagnosekarte einfach überprüfen. Die Notebook-Diagnosekarte II unterstützt 16 Datenspeichertiefen. Mini-PCI-Schnittstelle: Zum Anschließen der Diagnosekarte an den Mini-PCI-Steckplatz des Notebook-Motherboards. Mini-PCI-E-Schnittstelle: Der Mini-PCI-E-Steckplatz zum Anschließen der Diagnosekarte an das Notebook-Motherboard. LPC-Schnittstelle: LPC-Schnittstelle zum Anschließen der Diagnosekarte an das Notebook-Motherboard. Der Mini-PCI-Bus verfügt über 124 Pins, und die Diagnosekarte erreicht die erforderlichen Funktionen, indem 101 dieser Pins verwendet werden. Wenn die Diagnosekarte im Mini-PCI-Steckplatz des Notebooks installiert ist, ist die Länge der Diagnosekarte kürzer als die Länge des Mini-PCI-Steckplatzes des Motherboards. Im Vergleich zur Mini-PCI-Schnittstelle nimmt die Mini-PCI-E-Schnittstelle weniger Platz ein. Die Diagnosekarte verwendet die folgenden Pins der Mini-PCI-E-Schnittstelle: PIN-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17, PIN-19.
