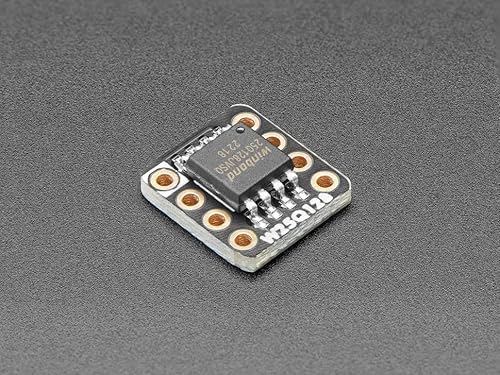

QSPI DIP Breakout Board - W25Q128-128MBit 16MByte - W25Q128JVSSIQ Ada 5634

Produktbeschreibung

Für viele moderne und leistungsstarke Chips wie die Mikrocontroller RP2040, ESP32, RT10xx und STM32 der Serien können Designer Geld sparen und die Anzahl der Chip-Optionen reduzieren, indem sie nicht in den Flash-Speicher bauen, der verwendet wird, um Code und Ressourcen zu speichern. Stattdessen ist ein externer QSPI-Flash-Speicherchip verkabelt, der bis zu 16 Megabyte (alias 128 Megabits) Speicher liefern kann. Es ist nicht so schnell wie im Mikrocontroller-internen Bus, aber mit Quad SPI I/O und etwas cleverem Caching vom Chipdesigner ist es ziemlich effektiv! Um das Prototyping und das Gestalten mit QSPI Blitz ein wenig einfacher zu machen, haben wir diese Breakouts entworfen, die die breiten 8-SOIC-Pakete in ein süßes 0,8 cm breites DIP umwandeln. Wir finden diese nützlich, wenn Sie verschiedene Blitzgrößen testen oder wenn wir nur mehr Speicherspeicher zu einem Projekt hinzufügen möchten. Dies ist der W25Q128JVSSIQ, ein 3,3 V Strom und Logik 128-Megabit / 16 Mega-Byte-Chip. Beachten Sie, dass der Q am Ende bedeutet, dass der Quad Enable Bit dauerhaft im Statusregister eingestellt ist. Wenn Sie dies im QSPI-Modus verwenden, dann funktioniert es sofort nach dem Auspacken. Wenn Sie diese im SPI-Modus verwenden, können die Stifte "Hold" und "Schreibschutz" nichts tun, also schließen Sie sie einfach an 3,3 V an. In Arduino haben wir die Adafruit_SPIFlash-Bibliothek, die verwendet werden kann, um mit diesem Chip zu verbinden – aber vergessen Sie nicht, dass es nur gut für 3,3-V-Logik und Strom ist. In CircuitPython verfügt dieser Chip über eine TOML Definitiondatei, sodass Sie ihn in einer Boarddefinition verwenden können. Kommt mit einem Bit Header, der verwendet werden kann, um in eine Steckplatine einzulöten und einen vorhandenen SPI Flash DIP Chip zu ersetzen.
