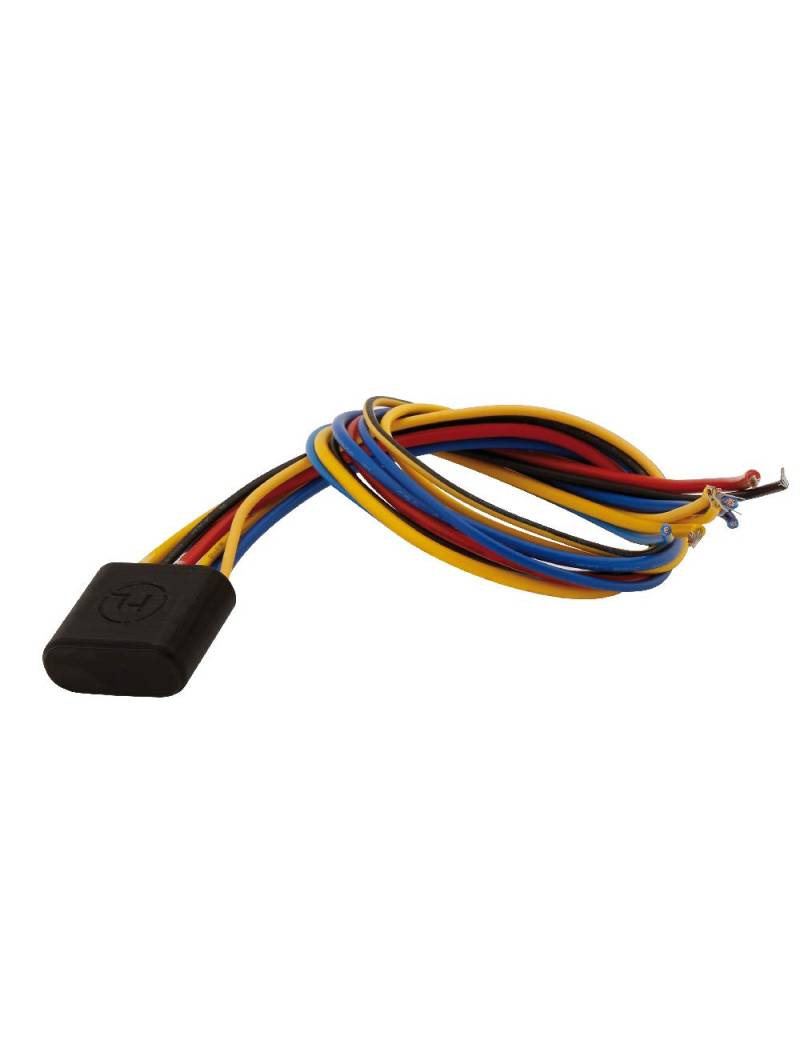

HIGHSIDER Elektronisches Motorrad zwei Kanal Relais 6-14V

HIGHSIDER elektronisches Zwei-Kanal Relais 6-14V. Ein elektronisches, zweifaches Relais mit Eingängen für alle gängigen Taster oder Schalter. Es ist möglich, die gewünschte Funktion sowohl über Plus als auch über Minus zu steuern. Wird einer der beiden Eingänge über einen Schalter auf Masse oder Plus gelegt, so wird der zugehörige 12 V Ausgänge eingeschaltet. Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen. Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.) können mit dem HIGHSIDER zwei Kanal-Relais angesteuert werden. Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter, ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten. Beispiel 1 Du möchtest einen kleinen Taster mit einem geringen Durchflussstrom nutzen, um zu Beispiel eine Hupe (hohe Stromaufnahme) zu schalten. Damit der Taster durch die normalerweise anfallende Leistung nicht beschädigt wird, verwendest du einfach dieses elektronische Relais. Es ermöglicht dir Schalter oder Taster zu nutzen, um hohe Ströme zu schalten. Beispiel 2 Bei einigen Motorrädern (z.B. INDIAN) wird das Blinker-Signal Masse getaktet. Das heißt: Mit Hilfe des elektronischen Zweikanal-Relais kannst du nun das Masse getaktete Blinker Signal auf Plus wandeln. Somit können alle Blinker, Blinker/Rücklicht-Kombinationen oder Blinker/Positionsleuchten weiterhin verwendet werden. (Für die Umrüstung auf eine Blinker/Rücklichtkombination (z.B. 254-540) benötigst du 1 x das elektronische Relais für dein Fahrzeug) Produktvorteile Extrem dünne Kabelquerschnitte für den Anschluss der Taster Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen Verlängerung der Lebensdauer von Schaltern 2 unabhängige Kanäle Sehr kleine Abmessungen und geringes Gewicht Vollständig versiegeltes Produkt (wasserdicht) Kleiner und flexibler als teure mehrkanalige Schaltboxen Schutz gegen alle möglichen Fehler bei der Verkabelung Flexibler als ALL IN ONE SMART BOXES Abmessungen Breite: 17 mm Tiefe: 9,5 mm Höhe: 17 mm Gewicht: 9 gr. Anschlüsse Rot (dick) = Zündungsplus 12V (+) Gelb (dick) = Arbeitsausgang CH2 (+) Blau (dick) = Arbeitsausgang CH1 (+) Gelb (dünn) = Ansteuerung Plus Signal CH2 Blau (dünn) = Ansteuerung Plus Signal CH1 Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2 Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1 Maximale Leistung: 40 Watt Lieferumfang 1 Stück Zwei-Kanal Relais 208-111

HIGHSIDER hat ein elektronisches zwei Kanal Relais 6 - 14 V im Programm (mit noch mehr Funktionen als der Vorgänger HIGHSIDER *Plus – Minus Konverter CB3*). Mit diesem Relais kannst du die gewünschten Funktion sowohl über Plus als auch über Minus steuern. Dafür sind Anschlüsse für alle gängigen Taster oder Schalter vorhanden. Und so funktioniert es: Legst du einen der beiden Eingänge über einen Schalter auf Masse oder Plus, so wird der zugehörige 12 V Ausgang eingeschaltet. Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen. Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.) können mit dem HIGHSIDER 2-Kanal-Relais 6 - 14 V angesteuert werden. Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter, ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten. ermöglicht extrem dünne Kabelquerschnitte für den Anschluss der Taster Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen Verlängerung der Lebensdauer von Schaltern 2 unabhängige Kanäle sehr kleine Abmessungen und geringes Gewicht Relais ist vollständig versiegeltes (wasserdicht) kleiner und flexibler als teure mehrkanalige Schaltboxen bietet Schutz gegen alle möglichen Fehler bei der Verkabelung Maße: Breite: 17 mm Tiefe: 9,5 mm Höhe: 17 mm Gewicht: 9 g Anschlüsse: Rot (dick) = Zündungsplus 12V (+) Gelb (dick) = Arbeitsausgang CH2 (+) Blau (dick) = Arbeitsausgang CH1 (+) Gelb (dünn) = Ansteuerung Plus Signal CH2 Blau (dünn) = Ansteuerung Plus Signal CH1 Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2 Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1 Maximale Leistung: 30 Watt Lieferumfang: 1 x HIGHSIDER Elektronisches 2-Kanal-Relais 6 - 14 V
