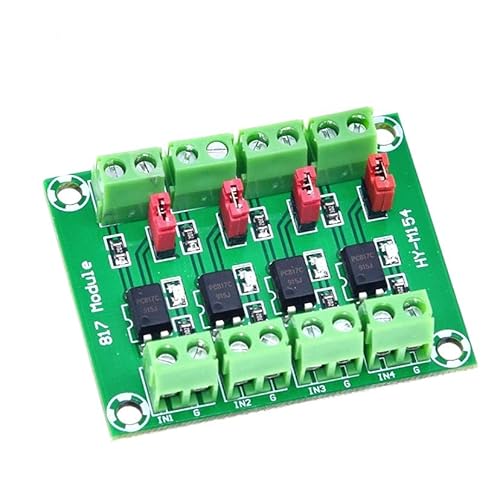

JZK PC817 4-Kanal Optokoppler Isolation Board Spannungswandler Adapter Modul 3.6-30V Treiber Photoelektrisches Isolierte Modul PC 817
Produktbeschreibung
Dieses Modul wird verwendet, wenn in der Praxis eine isolierte Steuerung und Spannungsumwandlung erforderlich sind. Es kann eine 3.3V- oder 5V-Steuerschnittstelle mit einem Spannungspegel von 3.6V --- 24V realisieren. Nachdem das Steuerterminal eingeschaltet wurde, wird auch das gesteuerte Terminal eingeschaltet Die optische Isolierung hat eine starke Entstörungsfähigkeit. Letzteres kann Hochleistungs-Dreiröhren, MOS-Röhren und andere Gelegenheiten ansteuern, die eine Hochspannungsansteuerung erfordern, und kann auch direkt 24-V-Relais mit niedriger Leistung ansteuern, um zu arbeiten. Wenn es sich um ein Impulssignal handelt, beachten Sie bitte, dass die Grenze von 817 unter 4 kHz liegt. Verwenden Sie dieses Modul bitte nicht für Steuersignale mit mehr als 4 kHz, da es nicht richtig funktioniert. Modulparameter: Treibersignalspannung: 3.6-24 V. Ausgangsspannungsbereich: 3.6 V - 30 V. Die 4 Kanäle des 817 auf der Platine sind unabhängig, wodurch eine gleichzeitige Steuerung verschiedener Spannungen realisiert werden kann. Platinengröße: 48 mm x 38 mm; Lochabstand Längsseite: 42mm; Breiter seitlicher Lochabstand: 32 mm.
