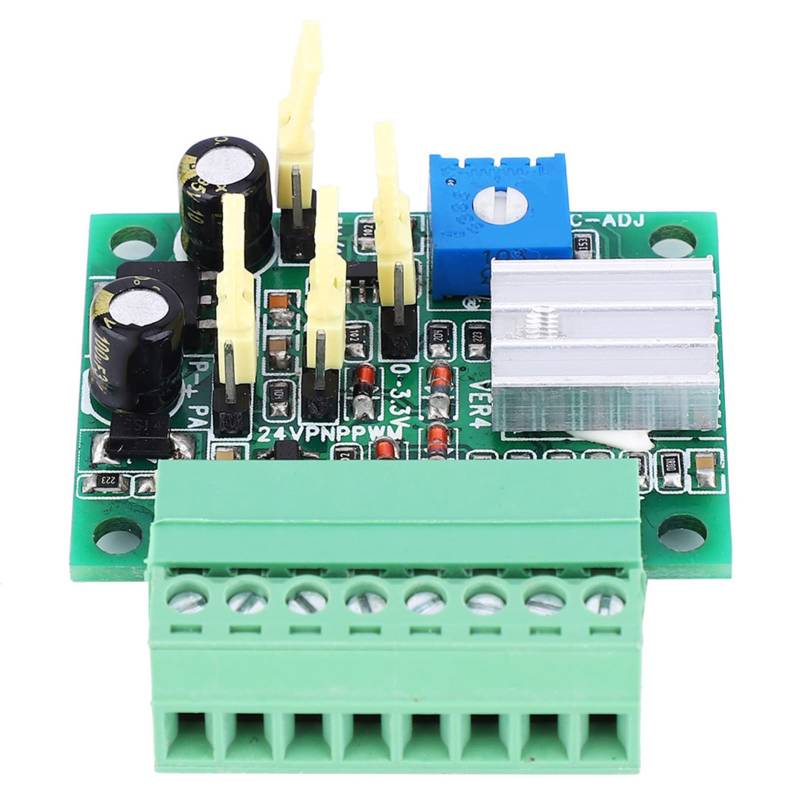

PWM-Spannungswandler Multifunktionales PWM-Signal zu 0-20MA 0-3.3V/0-5V/0-10V Spannung zu 0-20MA-Umwandlungsmodul

Produktbeschreibung

【EINFACH ZU BEDIENEN】Der digitale PWM-Signaleingang steuert den analogen 0-20MA-Stromausgang und unterstützt auch die 0-3,3V / 0-5V/0-10V-Spannungs-Analogsignaleingangssteuerung 0-20MA-Stromausgang 【ANALOGEINGANG】Das einstellbare Potentiometer auf der Platine dient zur Anpassung verschiedener Signalquellen zur Korrektur des Kontrastverhältnisses, die Stromausgangsschnittstelle des Moduls wird direkt mit dem Erdungskabel kurzgeschlossen und wird nicht beschädigt, der maximale Innenwiderstand des Stützausgangs beträgt 200 Ohm 【FUNKTIONEN】Die Beziehung zwischen dem Ausgangsstrom dieses Moduls und dem Vorwärts-PWM-Tastverhältnis ist umgekehrt proportional, und die Beziehung zum invertierten PWM-Signal ist proportional, wenn Sie feststellen, dass die Beziehung zwischen der PWM-Steuerung und dem Stromausgang entgegengesetzt ist. die Steuerung ist umgekehrt. PWM-Signalphase reicht aus 【STROMVERSORGUNGSSPANNUNG】DC8-30V, die empfohlene Stromversorgungsspannung beträgt 24V, die Hochspannungsstromversorgung kann einen breiteren Innenwiderstand der Signallast unterstützen, der maximale Stromverbrauch der Stromversorgung beträgt 35mA/24V 【SIGNALEINGANGSPARAMETER】Die PWM-Eingangsschnittstelle unterstützt den Signalpegeltyp als TTL-Signalpegel, NPN-OC-Signaleingang, 24V VPP-Signalpegeleingang, die Standardeinstellung unterstützt keinen PWM-Signaleingang vom PNP-Typ.
